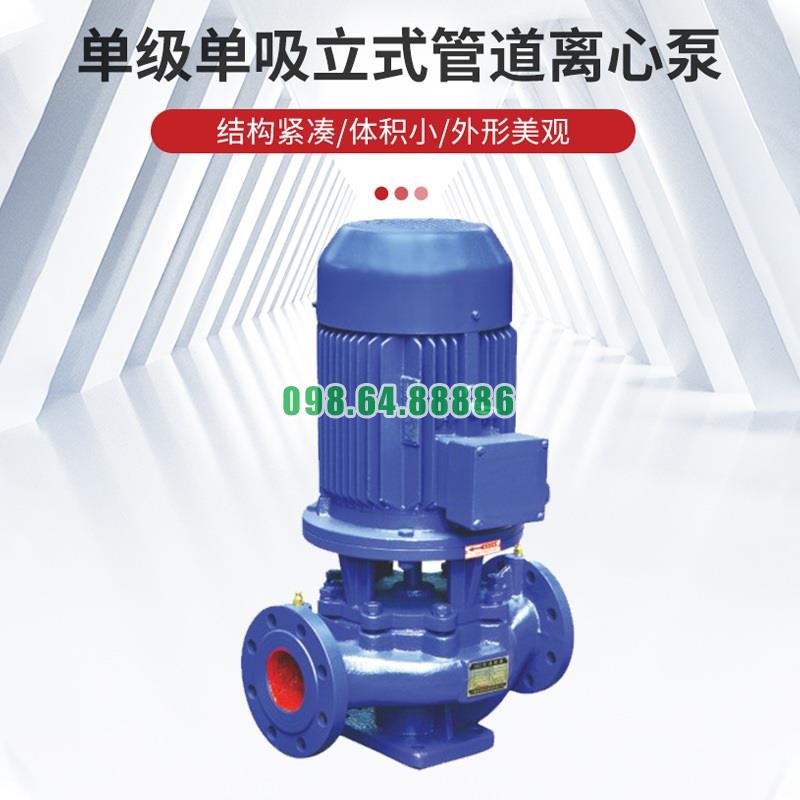

Động cơ điện của máy bơm lùa trục đứng ISG40-200B, IRG40-200B là loại động cơ không đồng bộ ba pha được thiết kế gắn trực tiếp với trục bơm theo kiểu đồng trục (inline). Động cơ đạt cấp bảo vệ IP55 hoặc cao hơn và cấp cách điện F, đáp ứng yêu cầu vận hành liên tục trong môi trường công nghiệp.
Vật liệu: Lõi stato được chế tạo bằng tôn silic cán nguội chất lượng cao, ghép lớp, có khả năng dẫn từ tốt và giảm tổn hao do dòng điện xoáy.
Cuộn dây: Cuộn bằng dây đồng cách điện chịu nhiệt. Cấp cách điện F giúp động cơ làm việc ổn định ở nhiệt độ lên đến 155°C, tăng khả năng chống cháy nổ.
Vỏ động cơ: Bằng gang đúc hoặc hợp kim nhôm đúc (tùy công suất), có gân tản nhiệt dọc thân để làm mát tự nhiên hiệu quả.
Loại rôto: Rôto lồng sóc được đúc từ hợp kim nhôm hoặc đồng, đảm bảo độ bền cơ học và hiệu suất truyền động tốt.
Trục rôto: Liên kết trực tiếp với trục bơm, được gia công đồng tâm chính xác, giúp giảm rung và tăng tuổi thọ vòng bi.
Lắp ở đầu rôto ngoài buồng bơm. Quạt bằng nhựa kỹ thuật hoặc hợp kim nhôm, giúp tản nhiệt cho thân động cơ, đảm bảo động cơ không quá nóng khi vận hành liên tục.
Nắp đỡ: Đúc chính xác, bảo vệ vòng bi và tạo buồng chứa mỡ bôi trơn.
Vòng bi: Vòng bi đỡ trục chất lượng cao (NSK, SKF, FAG...), bôi trơn mỡ chịu nhiệt, giúp giảm ma sát và tăng độ bền cho động cơ.
Nằm trên thân động cơ, dùng để đấu nối nguồn điện. Thiết kế chống bụi và chống nước, phù hợp với môi trường công nghiệp.
Hoạt động êm ái: Thiết kế đồng tâm và cân bằng động tốt, hạn chế rung lắc.
Tiêu hao năng lượng thấp: Hiệu suất đạt tiêu chuẩn IEC, GB hoặc tiêu chuẩn tương đương, giúp tiết kiệm điện năng.
Độ bền cao: Vật liệu chất lượng, chống chịu tốt trong môi trường ẩm, nóng, bụi.
Dễ bảo trì: Cấu tạo đơn giản, dễ tháo lắp để kiểm tra và bảo trì.
Kết nối thẳng hàng với cửa hút dưới của bơm, thiết kế theo phương thẳng đứng từ nguồn nước đến cửa hút bơm.
Đường kính ống hút thường bằng hoặc lớn hơn đường kính danh nghĩa của cửa hút bơm (DN40 cho ISG40-200B, IRG40-200B) để giảm tổn thất hút.
Ống hút nên được bố trí thẳng, ngắn nhất có thể, hạn chế gấp khúc để giảm tổn thất thủy lực.
Thường trang bị van một chiều chân không, lưới lọc rác tại đầu ống để ngăn dị vật vào buồng bơm.
Kết nối thẳng hàng với cửa xả trên của bơm, dẫn nước lên hệ thống phân phối.
Đường kính ống xả tương ứng với cửa xả bơm (thường cùng kích thước với cửa hút hoặc theo thiết kế hệ thống).
Bố trí van chặn (van khóa), đồng hồ áp suất trên đường ống xả để kiểm soát lưu lượng và áp lực.
Lắp đặt ống hút không được cao hơn mực nước hút quá độ sâu hút cho phép (≤7 m).
Các mối nối ống hút phải kín tuyệt đối, tránh lọt không khí gây hiện tượng mất chân không.
Lắp van một chiều chân không để giữ nước mồi khi dừng bơm.
Lắp van xả ở vị trí dễ thao tác để điều chỉnh lưu lượng, thuận tiện khi bảo trì hệ thống.
Tránh bố trí đường ống xả có đoạn gấp khúc nhiều lần gần cửa xả bơm nhằm hạn chế tổn thất áp suất.
Van một chiều chân không: Giữ nước mồi trong buồng bơm khi dừng máy.
Lưới lọc rác: Bảo vệ cánh bơm khỏi dị vật.
Van chặn (van khóa): Giúp cách ly bơm khi cần bảo trì.
Đồng hồ áp suất: Giúp giám sát áp lực làm việc, phát hiện kịp thời sự cố.
Ống xả khí (nếu cần): Loại bỏ khí tích tụ trong buồng bơm.
Đường ống cần được đỡ chắc chắn bằng giá đỡ riêng, không tì toàn bộ trọng lượng lên bơm.
Ống hút nên có độ dốc về phía bơm (tối thiểu 1%) để tránh tích tụ bọt khí.
Thực hiện thử kín đường ống trước khi đưa vào vận hành để kiểm tra rò rỉ.
Đảm bảo vật liệu đường ống phù hợp với môi chất và áp lực làm việc (thường dùng thép mạ kẽm, gang, hoặc nhựa HDPE tùy ứng dụng).

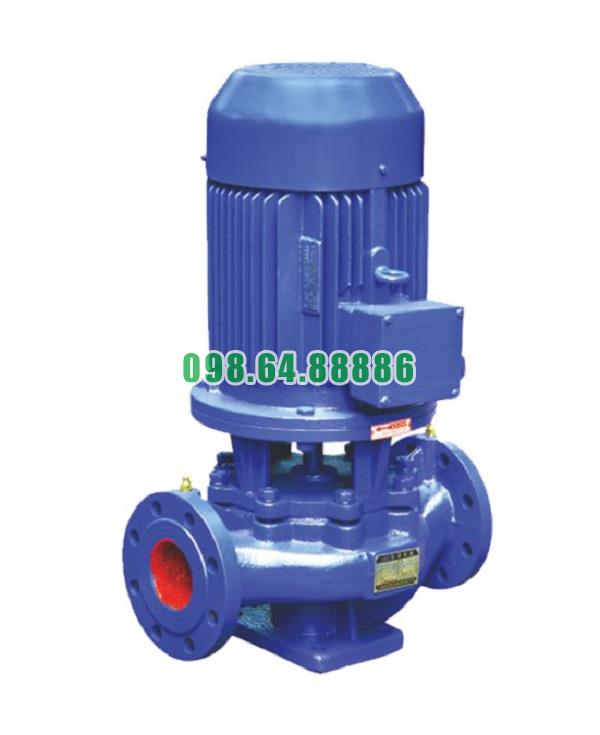

Máy bơm lùa trục đứng model ISG40-200B, IRG40-200B động cơ 0.75 kw, 4 m3/h
6.307.200 VND
