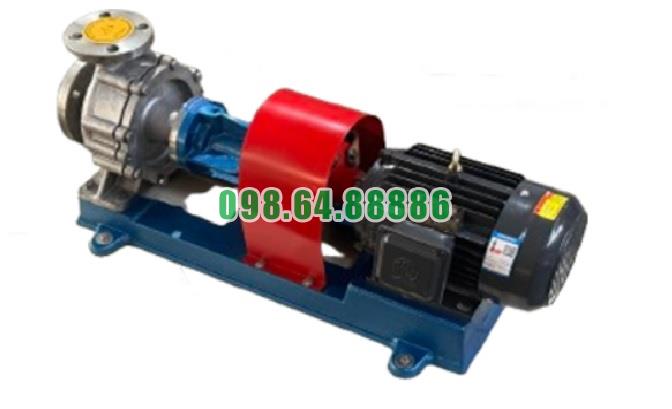

Bơm dầu truyền nhiệt RY80-50-200A có kết cấu ly tâm trục ngang, đỡ một phía, trong đó các bộ phận chịu lực và chịu áp được bố trí đồng bộ để bảo đảm độ ổn định khi bơm làm việc với dầu truyền nhiệt nhiệt độ cao.
Trọng tâm của cấu tạo chịu lực chịu áp của Bơm dầu truyền nhiệt RY80-50-200A nằm ở thân bơm, nắp bơm, mặt bích, cụm trục – ổ bi, giá đỡ và bệ máy.
Thân bơm kết hợp với nắp bơm tạo thành khoang kín chứa dầu truyền nhiệt và bánh công tác. Đây là khu vực trực tiếp chịu áp lực của môi chất trong quá trình bơm hoạt động.
Thân bơm vừa phải duy trì độ kín, vừa giữ được hình dạng ổn định để bánh công tác và dòng dầu bên trong làm việc đúng vị trí.
RY80-50-200A có cửa hút danh nghĩa 80 mm và cửa xả danh nghĩa 50 mm. Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Đây là đặc điểm quan trọng giúp các vị trí kết nối đường ống có khả năng chịu áp phù hợp với hệ thống dầu truyền nhiệt công nghiệp.
Nắp bơm liên kết trực tiếp với thân bơm và tạo thành một phần của khoang chịu áp.
Ngoài nhiệm vụ bao kín buồng bơm, nắp bơm còn là vị trí bố trí trục và cụm làm kín. Vì vậy, độ ổn định của nắp bơm ảnh hưởng trực tiếp đến khả năng giữ kín và duy trì vị trí của trục.
Trục của Bơm dầu truyền nhiệt RY80-50-200A mang bánh công tác và truyền mô-men từ động cơ. Trong quá trình quay, trục phải chịu tải từ bánh công tác và các lực phát sinh do dòng dầu.
Hai bộ vòng bi đặt trong thân ổ trục có nhiệm vụ đỡ và định vị trục. Kết cấu này giúp cụm rôto duy trì vị trí ổn định khi làm việc ở tốc độ 2.900 vòng/phút.
Thân ổ trục được liên kết với giá đỡ, tạo thành kết cấu chịu lực cho phần rôto phía sau thân bơm.
Giá đỡ giúp giữ cụm trục ổn định, hạn chế độ võng và giảm ảnh hưởng của rung động lên bánh công tác, ổ bi và bộ làm kín.
Bơm và động cơ được lắp trên cùng một bệ máy. Bệ có nhiệm vụ chịu trọng lượng của toàn bộ cụm và duy trì vị trí tương đối giữa trục bơm với trục động cơ.
Khi bệ được cân bằng và cố định chắc chắn trên móng, tải trọng được phân bố ổn định hơn, giúp hạn chế sai lệch đồng tâm và rung động trong quá trình vận hành.
Mặc dù thân và mặt bích có kết cấu chịu áp, chúng không được thiết kế để gánh toàn bộ trọng lượng đường ống.
Đường hút và đường xả cần có giá đỡ hoặc hệ thống treo độc lập. Nếu tải trọng đường ống tác động trực tiếp lên mặt bích, thân bơm có thể chịu thêm ứng suất, ảnh hưởng đến độ đồng tâm và độ kín.
Điểm quan trọng trong cấu tạo chịu lực chịu áp của Bơm dầu truyền nhiệt RY80-50-200A là hai nhóm kết cấu này hoạt động đồng thời.
Thân bơm, nắp bơm và mặt bích đảm nhiệm phần lớn nhiệm vụ chịu áp. Trong khi đó, trục, vòng bi, giá đỡ và bệ máy chịu tải cơ học và giữ cụm quay ổn định.
Sự phối hợp này giúp bơm duy trì cấu trúc cơ khí chắc chắn trong quá trình làm việc.
Tổng quan cấu tạo chịu lực chịu áp của Bơm dầu truyền nhiệt RY80-50-200A cho thấy thân bơm, nắp bơm và mặt bích tạo thành cụm chịu áp chính, với các bộ phận chịu áp của dòng RY được thiết kế theo cấp 16 bar.
Trong khi đó, trục, hai bộ vòng bi, giá đỡ và bệ máy tạo thành hệ thống chịu lực, giúp bánh công tác và cụm rôto duy trì vị trí ổn định. Sự kết hợp giữa khả năng chịu áp và độ cứng vững cơ khí là nền tảng quan trọng trong kết cấu của RY80-50-200A.
Bơm dầu truyền nhiệt RY80-50-200A ứng dụng cho dây chuyền bao bì chủ yếu đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt nóng đến các thiết bị cần gia nhiệt trong quá trình sản xuất. Bơm giúp đưa dầu từ nguồn nhiệt đến khu vực ép, sấy, gia nhiệt hoặc xử lý vật liệu, sau đó đưa dầu hồi trở lại để tiếp tục chu trình.

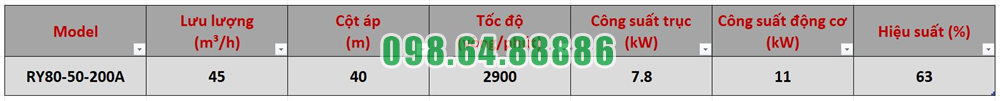

Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A phù hợp với các hệ thống tuần hoàn dầu nóng có điểm làm việc tương ứng trong dây chuyền bao bì.
Trong sản xuất bao bì, một số công đoạn cần sử dụng thiết bị ép nhiệt để tạo liên kết giữa các lớp vật liệu hoặc xử lý bề mặt sản phẩm.
RY80-50-200A có thể đưa dầu tải nhiệt nóng tới các kênh gia nhiệt của máy ép. Dầu truyền nhiệt cho bề mặt thiết bị rồi quay trở lại đường hồi.
Dòng dầu tuần hoàn liên tục giúp nhiệt lượng được cấp ổn định hơn trong quá trình ép.
Các dây chuyền in, phủ hoặc xử lý bề mặt bao bì thường có công đoạn sấy.
Bơm dầu truyền nhiệt RY80-50-200A có thể tuần hoàn dầu nóng tới bộ trao đổi nhiệt của hệ thống sấy. Tại đây, nhiệt từ dầu được truyền sang không khí hoặc cụm gia nhiệt phục vụ quá trình làm khô vật liệu.
Sau khi trao đổi nhiệt, dầu quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
Một số thiết bị trong dây chuyền bao bì sử dụng trục nóng hoặc bề mặt gia nhiệt để xử lý màng, giấy hoặc vật liệu bao gói.
RY80-50-200A có thể duy trì dòng dầu nóng qua các kênh dẫn bên trong hoặc quanh thiết bị. Việc dầu lưu chuyển liên tục giúp bề mặt nhận nhiệt đều hơn và hạn chế tình trạng nhiệt độ thay đổi đột ngột.
Trong các dây chuyền bao bì nhiều lớp, quá trình cán hoặc ghép có thể cần duy trì nhiệt tại một số vị trí công nghệ.
Bơm RY80-50-200A giúp vận chuyển dầu tải nhiệt từ nguồn gia nhiệt tới các thiết bị này. Sau khi truyền nhiệt, dầu được hồi về để tiếp tục sử dụng.
Nhờ vòng tuần hoàn khép kín, nguồn nhiệt có thể được duy trì liên tục trong thời gian dây chuyền hoạt động.
Một số hệ thống bao bì có các đường ống hoặc bồn chứa vật liệu cần được giữ ở nhiệt độ phù hợp.
RY80-50-200A có thể tuần hoàn dầu nóng qua áo gia nhiệt hoặc tuyến truyền nhiệt bố trí quanh thiết bị. Dòng dầu giúp hạn chế vật liệu bị nguội và hỗ trợ duy trì trạng thái lưu chuyển phù hợp.
Vai trò chính của RY80-50-200A có thể mô tả theo chu trình:
Dầu được gia nhiệt → RY80-50-200A đưa dầu đến thiết bị → dầu truyền nhiệt → dầu hồi về → tiếp tục được gia nhiệt.
Bơm không trực tiếp tạo ra nhiệt mà đóng vai trò vận chuyển nhiệt thông qua dòng dầu tải nhiệt.
Với cột áp 40 m, bơm cung cấp năng lượng để dầu vượt qua trở lực của đường ống, van và các thiết bị trong hệ thống phù hợp.
Khi dòng dầu nóng được duy trì ổn định, các thiết bị ép, sấy hoặc gia nhiệt có điều kiện nhận nhiệt liên tục hơn.
Điều này đặc biệt có ý nghĩa với dây chuyền bao bì vận hành trong thời gian dài, nơi việc gián đoạn dòng dầu có thể ảnh hưởng trực tiếp đến khả năng cấp nhiệt cho thiết bị.
RY80-50-200A còn phù hợp với hệ thống dầu tải nhiệt nhiệt độ cao, miễn là môi chất có tính ăn mòn yếu và không chứa hạt rắn.
Bơm dầu truyền nhiệt RY80-50-200A ứng dụng cho dây chuyền bao bì chủ yếu trong các hệ thống tuần hoàn dầu nóng phục vụ máy ép nhiệt, thiết bị sấy, trục gia nhiệt, công đoạn cán – ghép và các cụm công nghệ cần duy trì nhiệt.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A giúp duy trì dòng dầu tải nhiệt liên tục, hỗ trợ quá trình cấp nhiệt ổn định trong dây chuyền sản xuất bao bì.

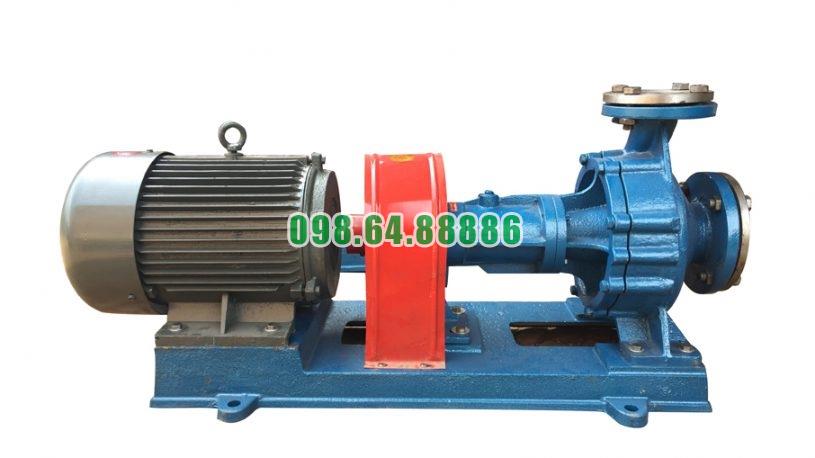

Bơm dầu gia nhiệt RY80-50-200A lưu lượng 45 m3/h, công suất 11 kW, cột áp 40 m
